大能為什么要使用測功機？

發布時間：2020-02-27 瀏覽次數：3981
分享至： 微博 qq

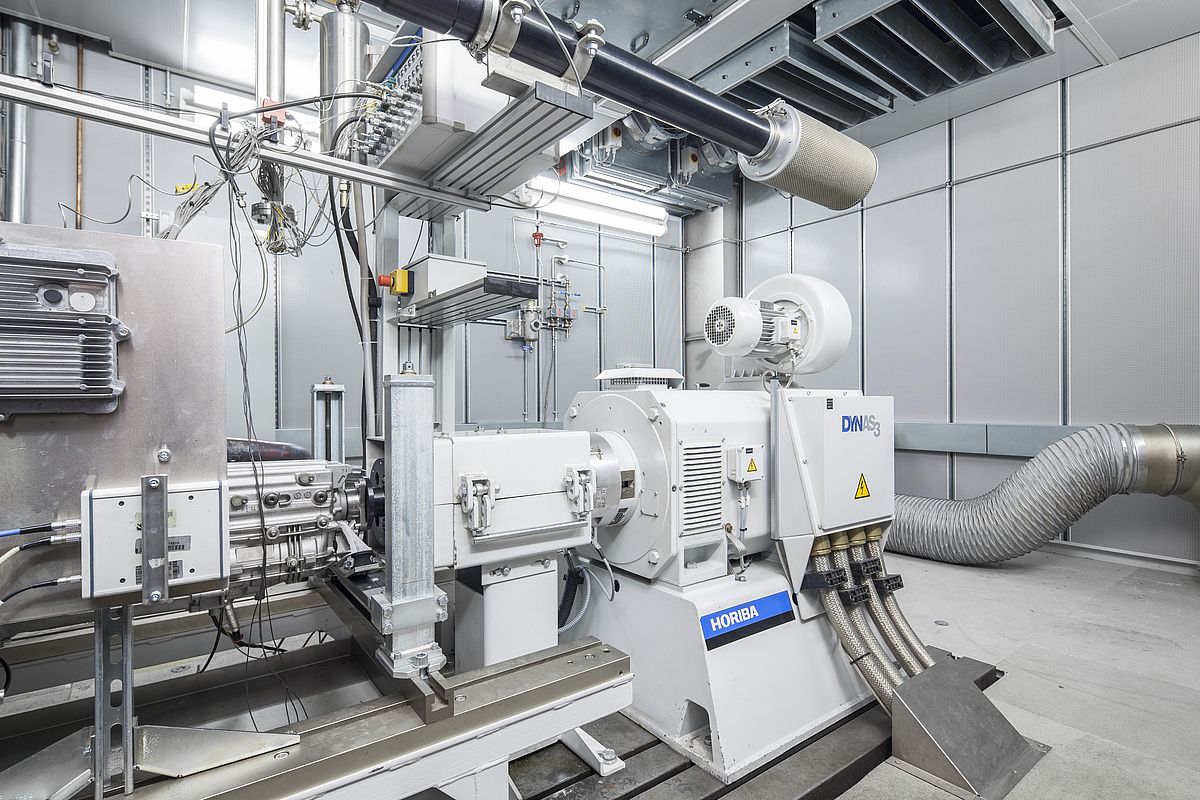

交流電力測功機系統（圖片來源于網絡(luò )）


測功機是電機、電控測試平臺中的核心設備。

交流電力測功機使用三相交流電機系統作為加載設備，相對其它類型測功加載設備而言，有比較明顯的優勢。

交流電力測功機系統包括多個模塊：交流負載系統、功率采集分析系統、電源系統、風冷水冷系統、中央控制系統等。


一
大能DL53

DL53是?能實驗中?的交流電力測功機，額定功率53KW，額定扭矩253N.m，最高轉速9000r/min。采?西門?交流電機及西門子變頻器作為負載系統，以及?本橫河功率分析儀，瑞?LEM電流采樣單元等裝備。

大能DL53交流電力測功機

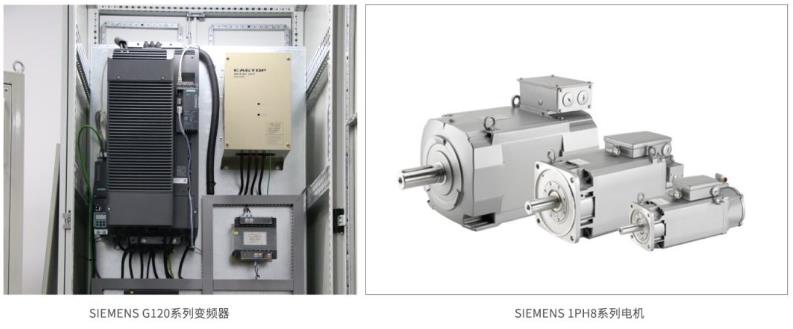

1 負載電機及驅動控制系統
負載電機采用西門子交流感應水冷電機1PH8系列,53KW，253N.m，9000rpm；配套西門子G120系列變頻器，以實現對負載交流電機高精度速度和轉矩控制。

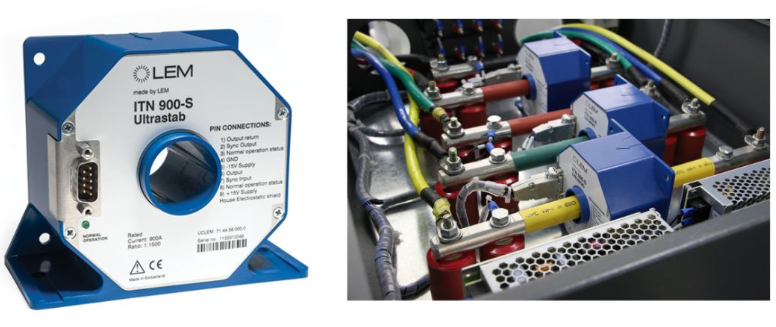

2 電流傳感器


電流傳感器采用瑞士LEM ITN 900-S ULTRASTAB，量程900A，精度±0.00115%F.S，用于非接觸式相電流檢測和直流母線電流檢測。

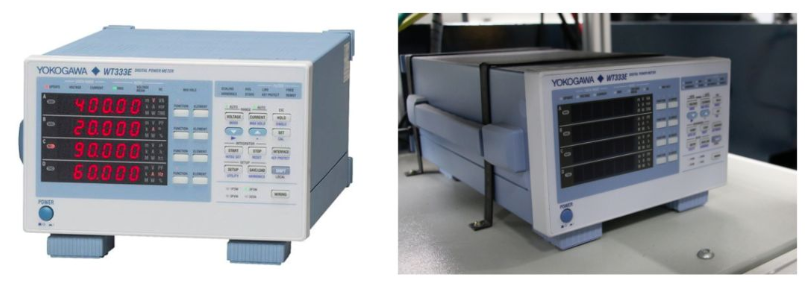

3 功率分析儀
功率分析儀采用日本橫河WT333，測量精度±0.1%F.S，用于檢測分析電壓、電流、功率信號。



二
為什么要使用測功機

1   電控系統性能測試
電控系統驅動性能主要是通過電機運行的速度、轉矩、效率間的相互關系來表示，例如速度轉矩特性曲線，速度效率特性曲線，以及合成后的效率云圖等。

某條件下的速度-效率  速度-轉矩特性曲線

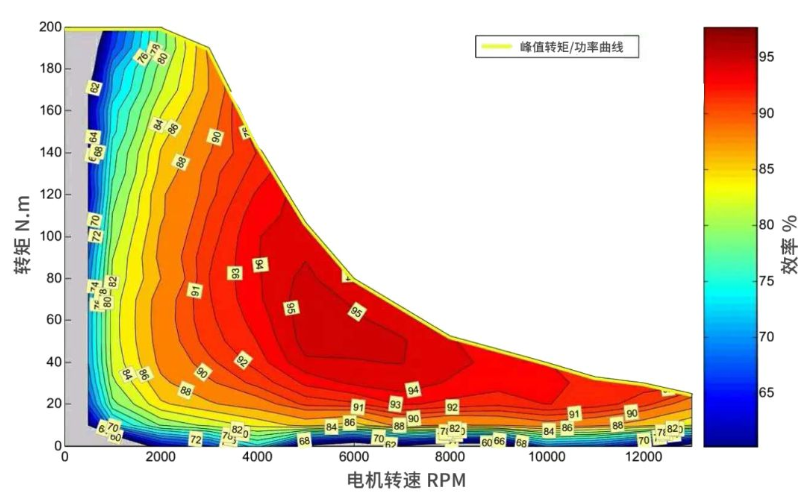

效率云圖示意圖

效率測試監控

這些數據、曲線只能通過高精度的測功機才能準確獲取，基于這些驅動性能測試的反饋，研發人員可以快速優化各種電機控制算法，例如FOC，弱磁控制，電機參數辨識等。

2  電控溫升測試
在同等運行條件下，溫升測試是最能體現電控性能的指標之一，且熱損壞是電控最主要的損壞形式，所以對電控進行溫升測試顯得尤為重要。

通過交流電力測功機模擬不同的負載，以滿足被測電機電控系統在不同速度、不同轉矩下進行測試，以監測電控的溫升特性是否滿足設計要求。

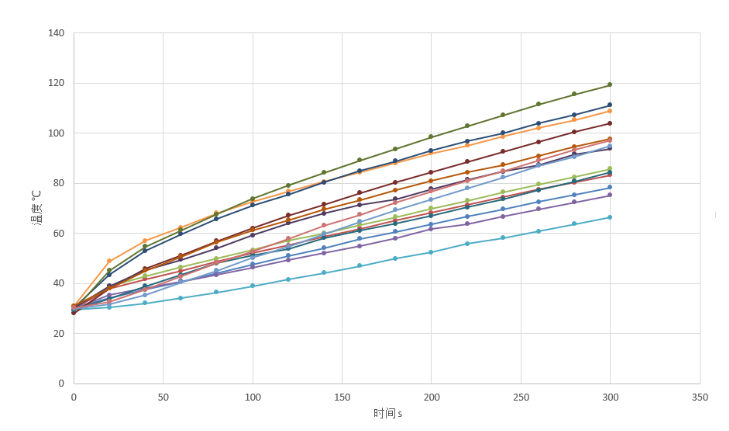

某條件下的溫升特性曲線


測試實驗現場


3  電控可靠性測試


電控可靠性測試是按照驅動電機電控系統所應用的場合，在電力測功機測試平臺上選擇合適的轉矩負荷循環，進行長時間的順序連續試驗，記錄運行過程狀態，以對電控可靠性進行評定，包括平均首次故障時間MTTFF、故障平均間隔時間MTBF等。

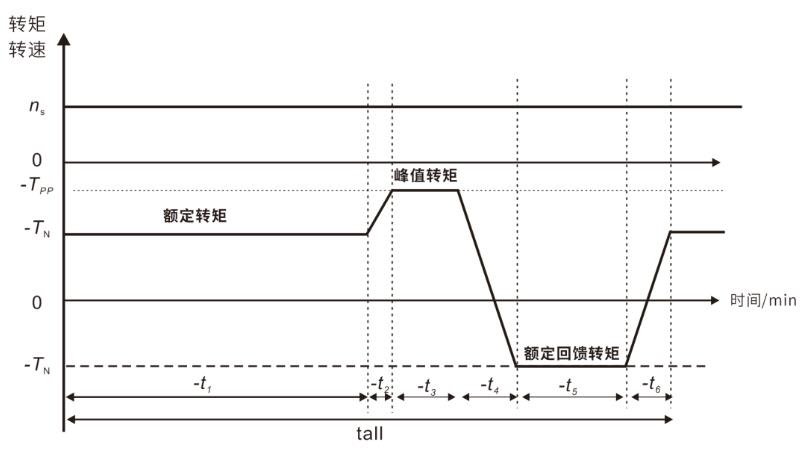

單個轉矩負荷循環周期圖（來源：國標GBT 29307-2012）



交流電力測功機的存在，讓我們可以進行電控系統性能、電控溫升特性、電控可靠性等測試與實驗，有機會(huì )獲得需要的電控產品數據，促進了電控算法開發的效率和產品開發的速率，保證了產品發開的可靠性。
